GRAFIKA KOMPUTER - MEMBUAT ROTASI SUMBU Z BIDANG BANGUN DENGAN DEV C++ OPENGL

Langkah-langkah Membuat Program :

1.      Buka Aplikasi Dev C++ yang sudah di Instal

Untuk memulai membuat program pilih File – New – Project – Ok

2.      Setelah New Project akan tampil jenis lembar kerja yang akan digunakan, Klik Conole Application – OK

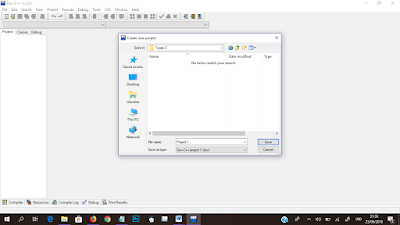

3.      Setelah itu Save Project, Klik Save

4.      Setelah itu akan muncul tampilan awal, kemudian Klik Kanan pada Bar Project1, lalu pilih Project Options

5.      Pada Project Options, Klik Parameters – Linker

Pada Box Linker ketik -lopengl32, -lfreeglut, -lglu32, lalu klik OK

6.      Pada Lembar Kerja akan Muncul Scrip seperti ini :

7.      Kosongkan Script dan Ketikan script dengan projek yang akan dibuat seperti dibawah ini:

Syntak Program :

#include <GL/glut.h> #include <windows.h> GLfloat xangle=0.0, yangle=0.0; void init (void) { glClearColor (1.0, 1.0, 1.0, 0.0); glLineWidth (1.0); glColor3f (1.0, 0.0, 0.0); glMatrixMode (GL_PROJECTION); glLoadIdentity (); glOrtho (-6,6, -6,6, -6,6); } void display (void) { glClear (GL_COLOR_BUFFER_BIT); glPushMatrix(); glBegin (GL_LINES); glVertex2f (-5.5,0.0); glColor3f(1.0, 0.0, 0.0); glVertex2f (5.5,0.0); glEnd (); glBegin (GL_LINES); glVertex2f (0.0,-5.5); glColor3f(1.0, 0.0, 0.0); glVertex2f (0.0, 5.5); glEnd (); glRotatef(xangle, 0.0, 0.0, 1.0); glBegin (GL_POLYGON); glColor3f(-1.0, 0.0, 0.0); glVertex2f (1.0, 1.0); glColor3f(-1.0, 0.0, 0.0); glVertex2f (4.0, 1.0); glColor3f(0.0, 1.0, 0.0); glVertex2f (1.0, 5.0); glEnd (); glPopMatrix(); glutSwapBuffers(); glFlush (); } void KeyboardAssign (GLubyte key, GLint x, GLint y) { switch (key) { case 'n': xangle +=10.0; glColor3f (0.0, 0.0, 1.0); glutPostRedisplay (); break; } } int main (int argc, char** argv) { glutInit (&argc, argv); glutInitDisplayMode (GLUT_DOUBLE | GLUT_RGB); glutInitWindowPosition (0, 0); glutInitWindowSize (500, 500); glutCreateWindow ("Rotasi Objek pada Sumbu Z"); init(); glutDisplayFunc (display); glutKeyboardFunc (KeyboardAssign); glutMainLoop (); }

8.      Setelah diketik pilih Execute  dan klik Compile & Run

9.      Setelah di Compile dan run setelah itu Save File dan Save

10.  Setelah itu akan keluar output sebagai berikut :

11.  Press “n” secara berkelanjutan untuk mendapatkan proses rotasi sebagai berikut :
